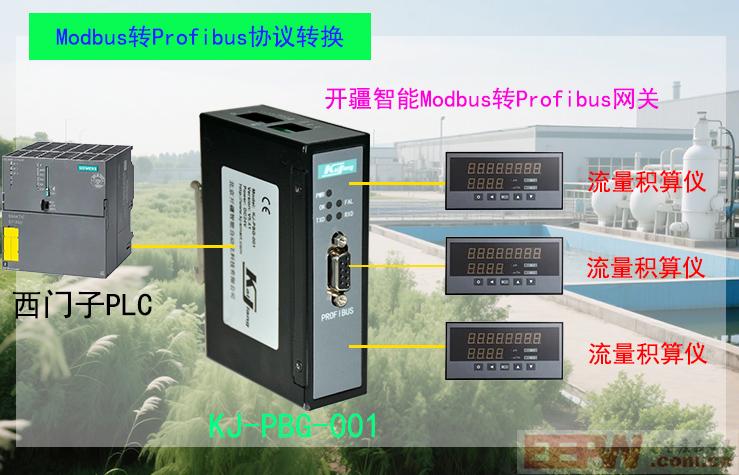

某化工企业采用西门子300系列PLC（PROFIBUS DP协议），通过开疆智能提供的Modbus转PROFIBUS DP网关KJ-PBG-001，成功实现了对（Modbus协议）的流量积算仪表的数据采集，有效解决了污水净化处理系统中不同总线设备数据采集的难题。为满足污水处理厂的生产控制要求，实现相关技术功能，该企业综合过往的工程技术经验和细致的用户需求拟定了一套完整得通讯系统技术方案。从控制结构层面来看，该系统可划分为两部分：中控室、泵站以及污水厂现场控制站。Modbus转PROFIBUS DP网关KJ-PBG-101在西门子300系列PLC端作为PROFIBUS DP从站，在连接流量积算仪表一端则作为Modbus主站，负责采集Modbus从站流量积算仪表的数据并上传至PLC。各泵站和污水处理厂的现场控制站通过RS485总线）将实时数据传输至Modbus转PROFIBUS DP网关KJ-PBG-101（Modbus转Profibus DP）。

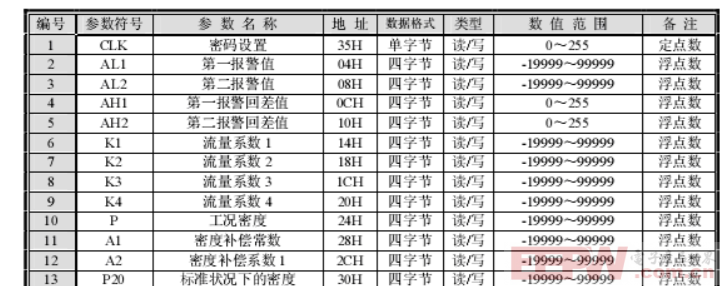

下图是流量积算仪表内部参数所对应的Modbus寄存器地址，本次通讯需要采集以下数据：流量系数1，流量系数2，流量系数3，流量系数4等参数。

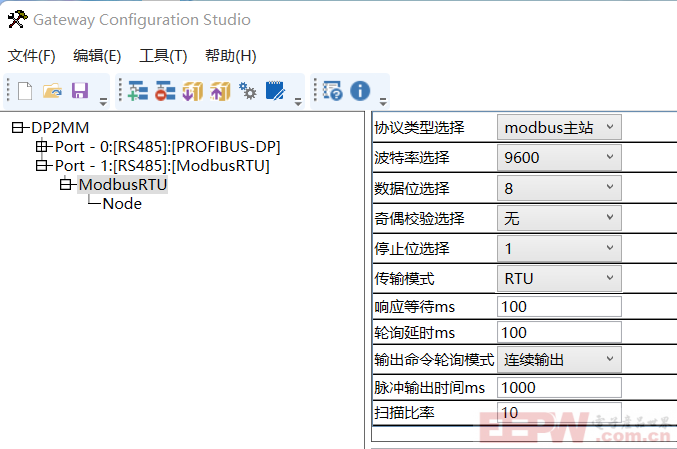

从图所知，参数地址为14H,18H,1CH,20H十进制为20，24，28，32。类型可读可写，所以地址区应该为4区，首先设置485总线的参数。

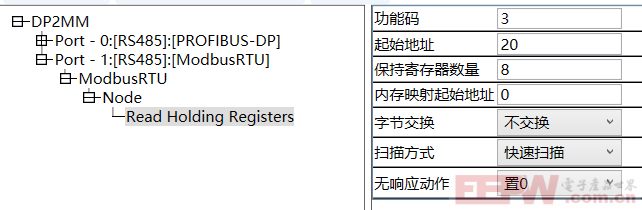

写好从站地址后选择功能码，填写寄存器的参数地址。
